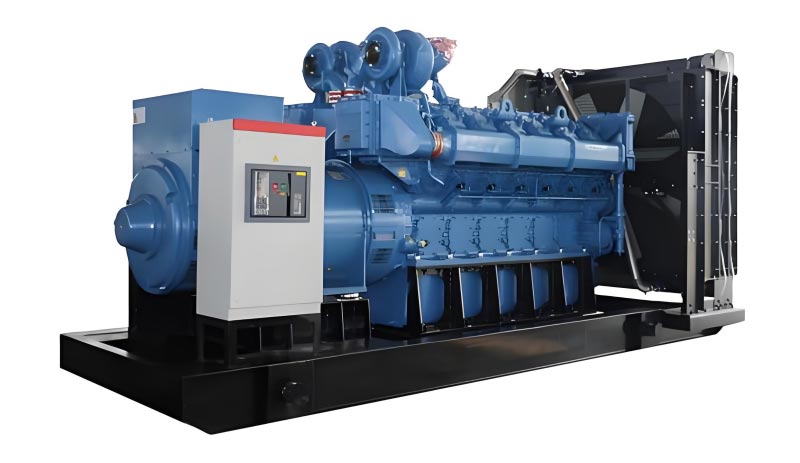

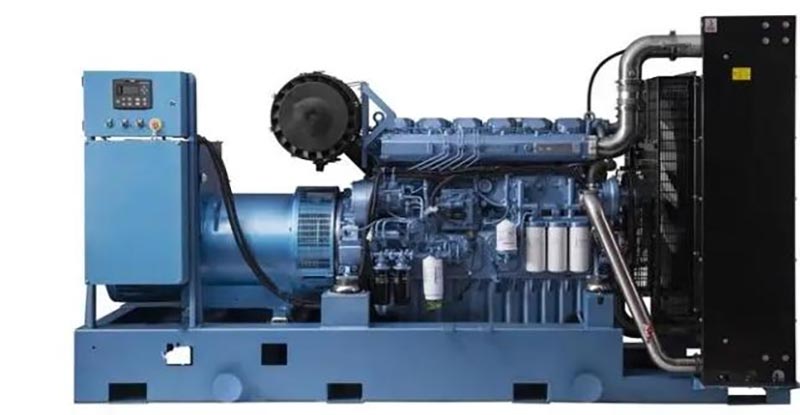

Grupo electrógeno diésel de alta potencia

El grupo electrógeno diésel de alta potencia fabricado en China por Kecheng puede satisfacer las necesidades de arranque con carga pesada y continuo. operación. Integra el controlador inteligente de alto voltaje de desarrollo propio para admitir el paralelo de varias máquinas. Conexión y monitoreo de alto voltaje, y el funcionamiento es estable y confiable. La estructura protectora del El equipo es robusto y puede adaptarse a diferentes condiciones ambientales. El producto cumple estrictamente con las normas nacionales. normas técnicas. Los componentes principales cuentan con un período de garantía más largo y cuanto mayor sea la potencia, más tiempo el tiempo de garantía. Puede adaptarse bien al suministro de energía principal, de respaldo o de reducción de picos en grandes fábricas, minas, infraestructura pesada, bases de energía y otros lugares, especialmente adecuados para escenarios de aplicaciones de carga pesada con alto Estándares y requisitos continuos para el suministro de energía. Como fábrica nacional, Kecheng se compromete a proporcionar soluciones de suministro de energía profesionales para demandas tan críticas.

Los grupos electrógenos diésel de alta potencia Kecheng 800-3000KW son equipos centrales desarrollados en respuesta a las demandas de "Fuente de alimentación industrial de alta resistencia + garantía del sistema de energía", que cubre tres rangos de potencia: 800-1500KW (grande), 1500-2000KW (supergrande) y 2000-3000KW (resistente) de la siguiente manera:

Escenarios de aplicación (adaptación dedicada de alta potencia)

1. Escenarios de fabricación industrial a gran escala (800-2000 KW)

• Escenarios aplicables: fabricantes de vehículos automotrices (líneas de producción de estampado, grupos de robots de soldadura), plantas metalúrgicas (ventiladores de altos hornos para la fabricación de acero, equipos de laminación de acero), parques industriales químicos (grandes recipientes de reacción, grupos de bombas de agua circulante)

• Valor fundamental: puede soportar tres veces la corriente de arranque nominal (compatible con equipos de motor de servicio pesado, como ya que una unidad de 2000KW puede arrancar un motor de 6000KW), evitando que la unidad se apague. Soporta 24 horas continuas operación a plena carga (tiempo de operación anual ≥ 8,000 horas) para garantizar que la línea de producción no se interrumpa. eso Se puede vincular con el sistema DCS de fábrica para lograr el "ajuste de carga según sea necesario", con una tasa anual de ahorro de energía. del 8% al 12%.

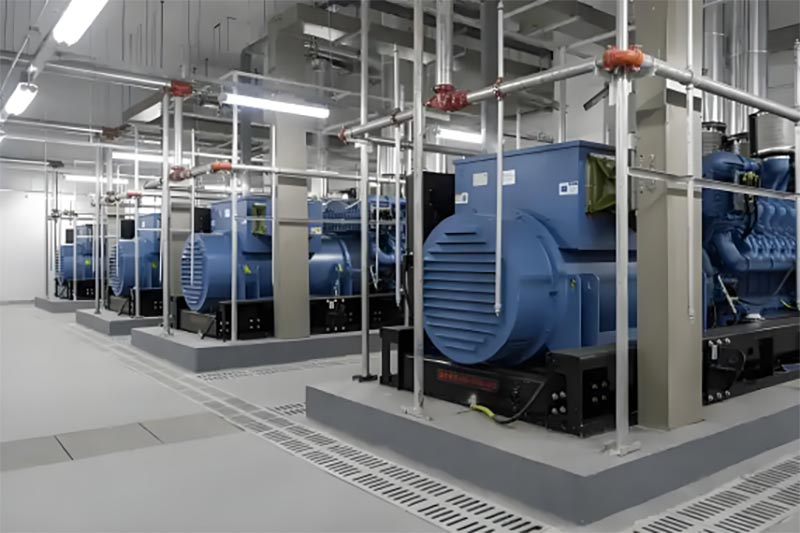

2. Escenarios de centros de datos de gran tamaño (1500-3000 KW)

• Escenarios aplicables: centros de computación en la nube transfronterizos (más de 100 000 clústeres de servidores en gabinete, 10 kV/35 kV distribución de energía de alto voltaje), centros de datos financieros (suministro de energía de respaldo para sistemas comerciales centrales, cero requisitos de interrupción)

• Valor fundamental: Los modelos de alto voltaje (10 kV/35 kV) están conectados directamente a la distribución de energía de alto voltaje. sistema del centro de datos, reduciendo las pérdidas por reducción (ahorrando entre un 5 % y un 8 % de energía en comparación con las unidades de bajo voltaje). Alta potencia calidad (tasa de distorsión de voltaje ≤2%, estabilidad de frecuencia ≤±0.1Hz), protegiendo servidores de precisión; Soporta paralelo conexión de múltiples unidades (como tres unidades de 1000 KW trabajando en tándem), cumpliendo con los requisitos de expansión de centros de datos. La falla de una sola unidad no afecta el suministro de energía general.

3. Escenarios de desarrollo de recursos y minería (1000-2500KW)

• Escenarios aplicables: minas a cielo abierto (trituradoras mineras, sistemas de carga para camiones mineros), minas subterráneas de carbón. (ventiladores, bombas de drenaje, tipos a prueba de explosiones), minas de metales no ferrosos (equipos de procesamiento de minerales, hornos de fundición)

• Valor fundamental: el modelo a prueba de explosiones cumple con la norma Ex dⅡB T4 y es adecuado para materiales inflamables y ambientes explosivos en minas; El motor adopta "cambio de combustible dual de aceite pesado/diésel" (opcional), que puede Reducir el costo del transporte de combustible para minas remotas. El cuerpo está fabricado en acero al manganeso de alta resistencia. (resistente a impactos y resistente a la corrosión), capaz de soportar las duras condiciones de trabajo del polvo de mina y vibración, con un MTBF de ≥ 15.000 horas.

4. Escenarios portuarios e infraestructura pesada (800-2000KW)

• Escenarios aplicables: Puertos internacionales (grúas de muelle para contenedores, grúas pórtico), puentes de cruce marítimo (puente iluminación, sistemas de monitoreo, equipos resistentes al viento), centros ferroviarios (respaldo de suministro de energía de tracción de alto voltaje para estaciones de tren de alta velocidad)

• Valor fundamental: Resistente a "arranques y paradas frecuentes + carga fluctuante" (como el funcionamiento intermitente de grúas de muelle), velocidad de respuesta de la unidad ≤1 segundo, evitando fluctuaciones de voltaje; La salida de alto voltaje (10kV) es compatible con el Red de distribución de alta tensión de los puertos, reduciendo la configuración de transformadores. Protección IP54 (IP65 para algunos modelos), adecuado para ambientes húmedos y con mucha niebla salina en puertos, sin preocuparse por el tiempo de inactividad durante todo el año.

5. Escenarios de reducción de energía base y pico (1500-3000 KW)

• Escenarios aplicables: Parques fotovoltaicos/eólicos (fuentes de energía de respaldo para el almacenamiento de energía para compensar las intermitencias). brechas de generación de energía), centrales eléctricas de gas (unidades de respaldo para reducir los picos para suavizar las fluctuaciones de carga de la red), redes eléctricas independientes en áreas remotas (como islas, mesetas, suministro de energía principal) • Valor fundamental: reducción de picos Tiempo de respuesta ≤10 segundos, lo que puede llenar rápidamente el espacio de carga de la red eléctrica (como cuando cae la energía eólica). bruscamente); El factor de corrección de potencia para el modelo de gran altitud (a una altitud de 5.000 metros) es ≥0,85, y el La tasa de éxito de la puesta en marcha para el modelo de baja temperatura (a -30 ℃) es ≥99%. Apoyar la vinculación con la red eléctrica sistema de despacho para lograr la "optimización del precio de la electricidad en los picos del valle" y reducir los costos de operación de energía.

Ventajas del producto (competitividad central de alta potencia)

Parámetros técnicos (rango de potencia total de 800-3000 KW)

Características técnicas (Diseño exclusivo de alta potencia)

1. Sistema de energía mejorado

• Optimización del motor:

① 800-1500KW: Yuchai YC6C adopta "common rail de alta presión (2000bar) + intercooler turboalimentado", lo que aumenta eficiencia de combustión en un 15% y extiende el ciclo de cambio de aceite a 1000 horas.

② 1500-2000KW: Cummins QSK60 presenta una estructura de 16 cilindros tipo V. El bloque de cilindros está hecho de vermicular. Hierro fundido de grafito (con una resistencia un 70% superior a la del hierro fundido ordinario), capaz de soportar cargas pesadas. impactos.

③ 2000-3000KW: MAN D2876 con sistema de postratamiento de gases de escape (SCR+DPF), que cumple con las normas de emisiones Euro V/US Tier 4 Final estándares y adaptarse a los requisitos globales de protección del medio ambiente.

• Tecnología de generadores:

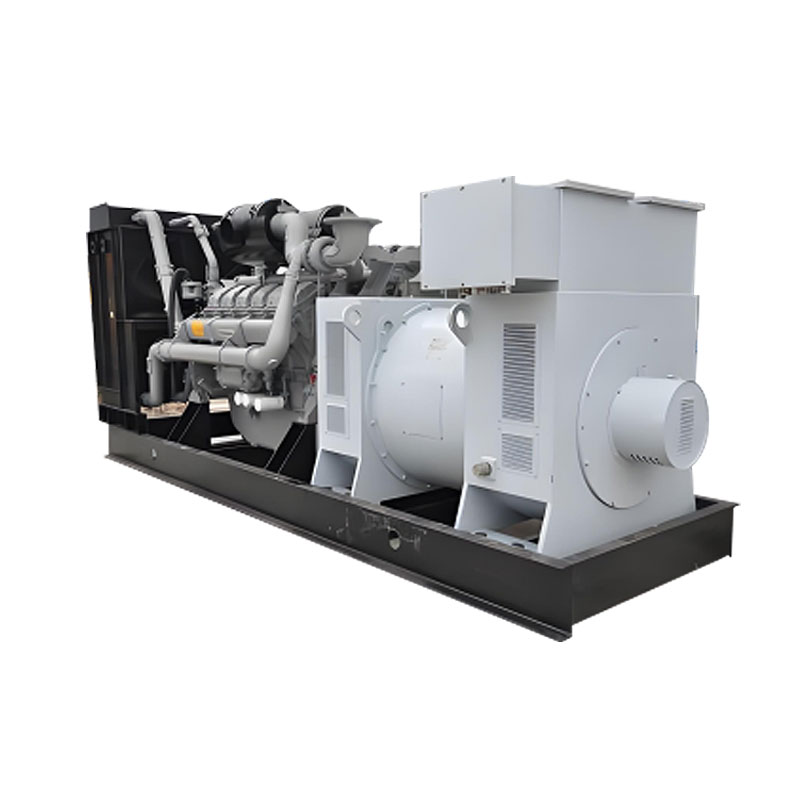

①El generador de alto voltaje (6kV/10kV/35kV) está aislado con tubos de tela de vidrio epoxi, con resistencia a la temperatura. grado de H (180 ℃) y un tiempo de resistencia a cortocircuitos de ≥2 segundos.

② Equipado con sistemas de excitación importados (como Stanford, Marathon), el tiempo de establecimiento de voltaje es ≤0,3 Segundos, la tasa de regulación de voltaje es ≤±0,5% y tiene una fuerte resistencia al impacto de carga.

2. Tecnología de integración de distribución de alto voltaje

• Aparamenta de alta tensión: integrada con disyuntores en vacío y dispositivos de protección de relés de ABB/Siemens (protección contra sobrecorriente, sobretensión y conexión a tierra), cumple con el "Código de diseño de alta tensión de 3-110 kV" GB 50060. Instalaciones de Aparamenta” y pueden conectarse directamente a la red eléctrica de alta tensión del usuario.

• Control de conexión a la red: admite la conexión a la red con State Grid/microrred empresarial, equipada con punto PCC (punto de conexión común) dispositivo de monitoreo, cumple con GB/T 19939 "Requisitos técnicos para la conexión a la red Operación de Generadores Diesel", y no hay corriente de entrada durante la conexión a la red;

• Monitoreo de aislamiento: Monitoreo en tiempo real de la resistencia de aislamiento de los devanados de alto voltaje (≥100MΩ), Alarma automática cuando cae el aislamiento, para evitar accidentes por averías de alto voltaje.

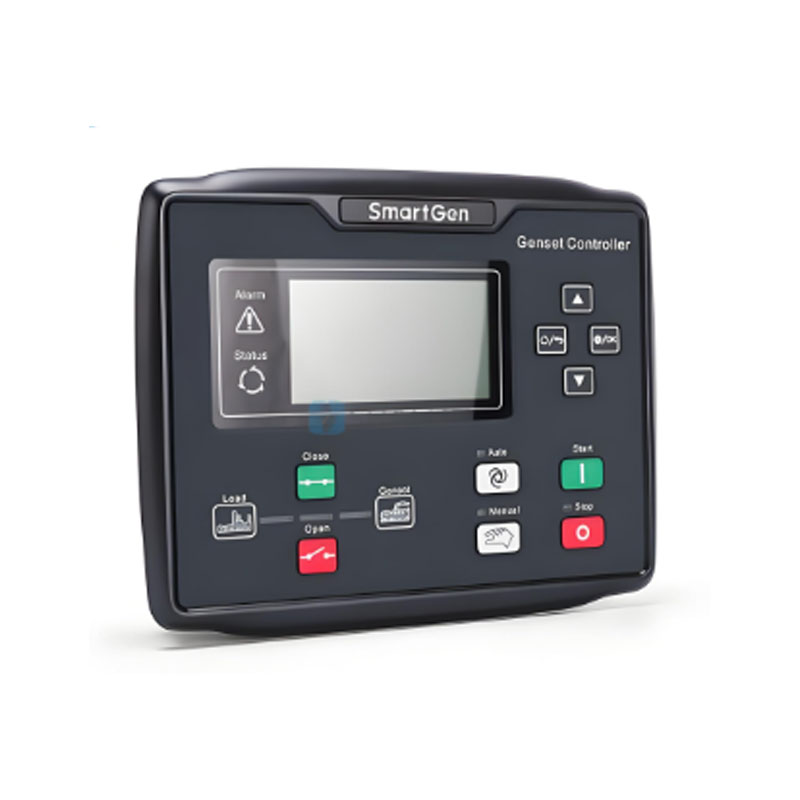

3. Sistema de control inteligente (versión de alto voltaje KCPLC-06)

• Funciones principales:

① Monitoreo completo de parámetros: muestra alto voltaje/corriente, factor de potencia, generación de energía, agua del motor temperatura/presión de aceite y otros más de 30 parámetros, admite almacenamiento de datos (datos históricos de 1 año);

② Operación paralela de múltiples máquinas: admite operación paralela de 8 unidades, desviación del equilibrio de carga ≤5% (como 3 1000KW unidades con una carga total de 2800 KW, desviación de carga única ≤70 KW);

③ Operación y mantenimiento remotos: a través de redes 4G/satélite, puede realizar arranque y parada remotos, parámetros Verifique y envíe fallas en la aplicación/PC móvil y admita la vinculación con el sistema de despacho de red eléctrica/DCS industrial.

④ Optimización de reducción de picos: ajusta automáticamente la potencia de salida de acuerdo con la electricidad de pico y valle precio de la red (carga completa en hora punta, reducción de carga en hora valle), ahorrando entre un 10% y un 15% del coste anual factura de electricidad.

4. Protección resistente y compatibilidad medioambiental.

• protección de estructuras:

① El bastidor de la carrocería está soldado con acero al manganeso 16Mn (resistencia a la tracción ≥510MPa), la superficie está rociada con zinc + pintura anticorrosiva (grado de resistencia a la oxidación ≥10), prueba de niebla salina ≥1000 horas;

②  Todos los componentes eléctricos del tipo a prueba de explosiones son de grado Ex dⅡB T4 y sellado a prueba de explosiones. se utilizan juntas para interfaces de cables para evitar fugas de chispas;

• Adaptación a ambientes extremos

① Ambiente de alta temperatura (50 ℃): Equipada con torres de enfriamiento duales para una disipación de calor independiente, la unidad puede funcionar a plena carga.

② Ambiente de baja temperatura (-30 ℃): Instale el sistema de "tres precalentamientos" del precalentador de aceite del motor, refrigerante precalentador y calentador de combustible, con una tasa de éxito de arranque de ≥99%.

③ Entorno de meseta (5000 metros): Optimice el sistema de admisión (aumente la presión de sobrealimentación en un 20%), con una potencia factor de corrección de ≥0,85 para evitar la atenuación de potencia a grandes altitudes.

5. Batería de larga duración y mantenimiento conveniente

• Sistema de combustible: Equipado con un tanque de combustible de gran capacidad de 3000-5000L (fabricado en acero inoxidable 304), que proporciona una Rango de carga completa de 20 a 30 horas. Admite tanques de aceite externos (interfaz de brida DN100) para lograr una batería ilimitada vida. Las versiones de combustible dual (diésel/aceite pesado) se pueden cambiar y el costo del petróleo pesado es un 30% menor que el del diésel.

• Mantenimiento y optimización:

① Gran capacidad de aceite (para modelos con una capacidad de 800-1500 KW, la capacidad de aceite es de 200-300 L y el cambio de aceite el ciclo es de 1000 horas);

② Las partes vulnerables (filtros, correas) adoptan un diseño estandarizado, son compatibles con marcas internacionales y pueden comprarse localmente.

③ El cuerpo de la máquina está reservado con una puerta de inspección grande (ancho ≥1,5 metros), que es conveniente para el operación de herramientas de mantenimiento pesado. El tiempo de inspección se reduce en un 30% en comparación con productos similares.

Selección de potencia (adaptación precisa de alta potencia)

1.Base de selección principal

2.Recomendación de energía para escenarios típicos

Método de uso (operación exclusiva para alta potencia)

1.Inspección previa al inicio (realizada por un equipo profesional y completada en 60 minutos)

2.Operación de inicio (disponible en modelos de alto voltaje y conectados a la red, con cooperación de dos personas)

(1) Modelo de alto voltaje sin conexión a la red (energía principal y de respaldo industrial)

1. Inicio del precalentamiento: el controlador cambia al modo "manual" e inicia el sistema de "tres precalentamientos". (precalentamiento en ambiente de baja temperatura durante 60-120 minutos, temperatura del aceite ≥20℃);

2. Arranque el motor: presione el botón "arranque" (arranque hidráulico), observe la velocidad (aumente gradualmente hasta 1500r/min), la presión del aceite (≥0,3 MPa), la temperatura del agua (aumenta gradualmente hasta 70 ℃) y los parámetros son estables durante 10 minutos;

3. Cierre por alto voltaje: El personal de operación y mantenimiento A confirma que los parámetros son normales en el El personal de operación y mantenimiento del extremo del controlador B opera en el tablero de alta tensión: cierre el "seccionador" → cerrar el "disyuntor de vacío" → observar el voltímetro de alto voltaje (6kV/10kV±5%);

4. Carga graduada: según la carga graduada "20%→50%→80%→100%" (10 minutos por intervalo de etapa), evite el impacto carga.

(2) Modelos conectados a la red (reducción de picos de energía/centro de datos)

1. Preparación para la conexión a la red: el controlador cambia al modo "conectado a la red" y configura el modo de conexión a la red. parámetros (tensión, frecuencia y fase son consistentes con la red);

2. Detección sincrónica: el controlador detecta automáticamente la sincronicidad de la unidad y la red (voltaje diferencia ≤5%, diferencia de frecuencia ≤0.1Hz, diferencia de fase ≤5°), y emite automáticamente la conexión a la red instrucción después de cumplir las condiciones;

3. Conexión automática a la red: el disyuntor de vacío se cierra automáticamente, la unidad se conecta a la corriente Red, y el controlador ajusta automáticamente la potencia de salida (según la demanda de carga de la red eléctrica).

4. Monitoreo de operación: Monitoreo en tiempo real de la potencia conectada a la red y el factor de potencia (manteniendo un retraso de 0,8-0,9) para evitar sobrecorriente y sobretensión.

3. Monitoreo de operación (24 horas ininterrumpidas, con personal dedicado de turno)

• Monitoreo en tiempo real: Registro cada 30 minutos: Alto voltaje (6kV/10kV±5%), corriente (≤ corriente nominal), frecuencia (50Hz±0,1Hz), temperatura del agua del motor (≤95℃), presión de aceite (≥0,2MPa), resistencia de aislamiento (≥100MΩ);

• Manejo de excepciones:

① Disminución del aislamiento de alto voltaje: reduzca inmediatamente la carga, apague la máquina e inspeccione el generador. devanados (limpiar el polvo y probar el aislamiento);

② Alta temperatura del agua del motor: limpie la escala en el sistema de enfriamiento e inspeccione el ventilador de la torre de enfriamiento.

③ Fluctuación de energía conectada a la red: comuníquese con el despacho de la red eléctrica, ajuste la salida de la unidad y evite desconexión de la red;

• Parada de emergencia: En caso de "cortocircuito de alto voltaje", "motor fuera de control" o "fuga grave de aceite", presione inmediatamente el botón "Apagado de emergencia" (corte el combustible y desconecte el disyuntor de alto voltaje).

4. Operación de apagado (para evitar accidentes de alto voltaje y daños a los componentes

1. Descarga jerárquica: Para modelos no conectados a la red: Reducir gradualmente al 20% de carga → Descargar a 0; Conectado a la red Modelos: Aplicar al despacho de la red eléctrica para desconexión → El controlador reduce automáticamente la carga a 0 → Desconecte el disyuntor conectado a la red.

2. Disparo de alto voltaje: el personal de mantenimiento B opera en el gabinete de distribución de alto voltaje: abra el "vacío disyuntor" → abrir el "seccionador" → cerrar el "interruptor de puesta a tierra" (descarga).

3. Apagado y enfriamiento: Haga funcionar el motor en ralentí durante 15 a 20 minutos (para enfriar el bloque de cilindros y el turbocompresor) y luego presione el botón "Apagar".

4. Cierre de seguridad: cierre la válvula de combustible (para un apagado prolongado), desconecte la fuente de alimentación del controlador, Verifique si hay fugas o daños en los componentes del sistema de alta presión y registre los datos de operación (energía). generación, consumo de combustible, averías).

Seguridad y protección (especificaciones de alta potencia y alto voltaje)

1. Seguridad de la instalación (especificaciones de alto voltaje y servicio pesado)

• Selección y diseño del sitio:

① El área de instalación debe mantenerse alejada de llamas abiertas (≥15 metros) y artículos inflamables y explosivos (≥20 metros). La distancia entre el armario de distribución de alto voltaje y la unidad debe ser ≥3 metros. Una valla de seguridad (≥1,2 metros de altura) y se deberá colocar un cartel de "Peligro por Alta Tensión".

② La capacidad de carga del suelo no debe ser inferior a 1,5 veces el peso de la unidad (por ejemplo, para un unidad de 20.000 kg, no debe ser inferior a 30.000 kg/㎡). Una cimentación de hormigón armado (con un espesor no menor de 500 mm) y se deben instalar aisladores de vibración de resorte entre la base y la base. unidad (para reducir la transmisión de vibraciones).

③ Tendido de cables de alta tensión: Utilice zanjas para cables (con arena y ladrillos) o pase a través de tuberías de acero galvanizado (pared espesor ≥5 mm) y coincida con la sección transversal del cable (por ejemplo, para los modelos de 10 kV/2000 KW, se necesitan cables de cobre ≥120 mm²). necesario) para evitar daños mecánicos.

• Seguridad de alto voltaje

① Conexión a tierra de la unidad: La resistencia a tierra en el lado de alto voltaje debe ser ≤10Ω, y en el lado de bajo voltaje lado, debe ser ≤4Ω. Debe conectarse a una red de puesta a tierra independiente (con una distancia de ≥5 metros de las rejillas de puesta a tierra de otros equipos).

② Prueba de aislamiento: después de la instalación, utilice un megaóhmetro de 2500 V para probar la resistencia de aislamiento del alto voltaje. bobinado (≥100MΩ). Sólo después de pasar la prueba se puede aplicar energía.

③ Protección contra rayos: Instale pararrayos (radio de protección ≥ 1,5 veces el tamaño de la unidad) y pararrayos pararrayos (paralelos en el lado de alta tensión) para evitar daños a los componentes de alta tensión por rayos.

• Configuración de protección contra incendios:

①El área de instalación está equipada con 4 extintores de polvo seco ABC de 8 kg, 2 extintores de CO₂ (específico para equipos de alta presión), y 1 arenero contra incendios (con un volumen ≥5m³).

② El tanque de combustible está instalado de forma independiente (al menos a 15 metros de la unidad), equipado con una piscina antifiltración. (revestido con membrana antifiltración de HDPE), y equipado con un indicador de nivel de líquido y una válvula de cierre de emergencia.

③ Desarrollar un plan de respuesta a emergencias contra incendios y organizar un simulacro de incendio una vez por trimestre (con la plena participación del equipo de operación y mantenimiento).

2. Seguridad Operacional (Control de Riesgos de Alta Tensión y Trabajo Pesado)

• Requisitos de personal:

①Los operadores deben poseer el "Certificado de Electricista de Alto Voltaje" y el "Certificado de Operador de Equipos Especiales". (Unidad de servicio pesado)", y aprobar la evaluación después de 32 horas de capacitación especializada por parte de Kecheng antes de asumir su cargo. publicaciones.

② La operación de alto voltaje requiere la cooperación de dos personas (una persona opera y otra supervisa). Antes de la operación, complete el "Boleto de operación de alto voltaje" y luego de confirmar que no hay errores, proceder.

③Al operar, use ropa aislante de alto voltaje, zapatos aislantes y guantes aislantes (con una resistencia nivel de voltaje de ≥10 kV) y use herramientas aislantes (que hayan pasado la prueba de voltaje soportado y estén dentro de los límites período de validez).

• Contraindicaciones de funcionamiento:

① El personal sin licencia y aquellos que hayan bebido alcohol tienen prohibido operar el sistema de alto voltaje.

② No tire del seccionador bajo carga (para evitar quemaduras por arco y daños al equipo).

③ Está estrictamente prohibido desmontar componentes de alta presión o tocar piezas de alta temperatura (como escape temperatura de la tubería ≥500 ℃) cuando la unidad está en funcionamiento.

④ Las operaciones de alto voltaje están estrictamente prohibidas durante las tormentas. La fuente de alimentación de alto voltaje debe ser desconectado y conectado a tierra para descarga.

• Respuesta de emergencia:

① Fuga de alto voltaje: presione inmediatamente el botón "Parada de emergencia" → coloque equipo aislante → Use un Varilla aislante para desconectar el interruptor de alto voltaje → Descarga a tierra → Localice el punto de fuga (como el cable daños, avería del devanado).

② Fuga de combustible: Apague la máquina → Cierre la válvula de combustible → Encienda el sistema de escape (modelo a prueba de explosiones) → Limpiar con algodón absorbente de aceite y arena contra incendios → Verifique el punto de fuga (como junta de brida, tubería de aceite ruptura).

③ Accidente de incendio: Apague la máquina → Desconecte la fuente de alimentación de alto voltaje → Use polvo seco/CO₂ fuego extintores para apagar el incendio → Llamar al 119 → Evacuar personas → Aislar materiales inflamables alrededor.

3. Mantenimiento de seguridad (Exclusivo para componentes de alto voltaje y trabajo pesado

• Preparativos antes del mantenimiento:

① Desconecte la fuente de alimentación principal de la unidad (tanto el interruptor de alto como el de bajo voltaje están abiertos), cierre la válvula de combustible. válvula y cuelgue un cartel de advertencia que diga "En mantenimiento, no arranque".

② Para el sistema de alto voltaje, cierre el "interruptor de puesta a tierra". Después de confirmar que no hay electricidad con un detector de voltaje, realizar mantenimiento.

③ Prepare herramientas de mantenimiento (llaves aislantes, instrumentos de prueba de alto voltaje, equipo de levantamiento pesado), repuestos piezas (componentes originales de alto voltaje de Kecheng, juntas de sellado) y equipo de protección (guantes aislantes, gafas, cascos de seguridad).

• Especificaciones de operación de mantenimiento:

① Mantenimiento del motor: al cambiar el aceite del motor, utilice una bomba de aceite exclusiva (los modelos de servicio pesado tienen un gran depósito de aceite). volumen) y entregue el aceite de motor usado a una institución calificada para su eliminación. Para ajustar la holgura de válvulas, Se requiere una llave dinamométrica (según el par estándar original de fábrica).

② Mantenimiento del generador de alto voltaje: limpie el polvo del devanado (usando aire comprimido a 0,3 MPa), pruebe el aislamiento resistencia (≥100MΩ) y reemplace la escobilla de carbón de excitación (desgaste ≤1/3).

③ Mantenimiento de armarios de distribución de alta tensión: Limpiar los contactos de los disyuntores al vacío (lijarlos con papel fino papel de lija y aplicar pasta conductora) y calibrar los dispositivos de protección del relé (como la configuración de sobrecorriente y tiempo de disparo).

• Mantenimiento profesional

① Mantenimiento complejo como inspección profunda del motor (presión del cilindro, atomización del inyector), alto voltaje Kecheng debe realizar la reparación del aislamiento del generador y la calibración del sistema de conexión a la red en el sitio. Ingenieros posventa (certificados en alto voltaje) (una vez al año, servicio gratuito).

②Después del mantenimiento, se debe realizar una "prueba de carga" (cargando al 80% de la potencia nominal y funcionando durante 2 horas). Sólo cuando los parámetros de monitoreo sean normales y el aislamiento de alto voltaje esté calificado se podrá poner en funcionamiento. operación.

Tabla de ciclos de mantenimiento (para alta potencia)
