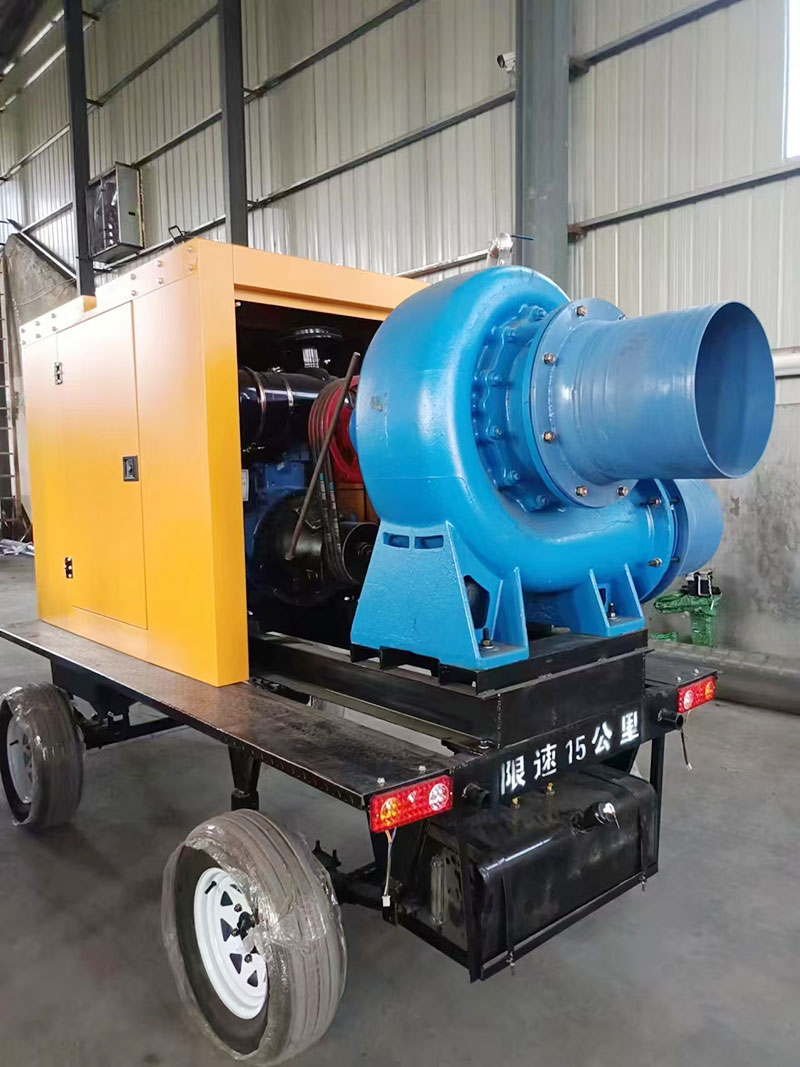

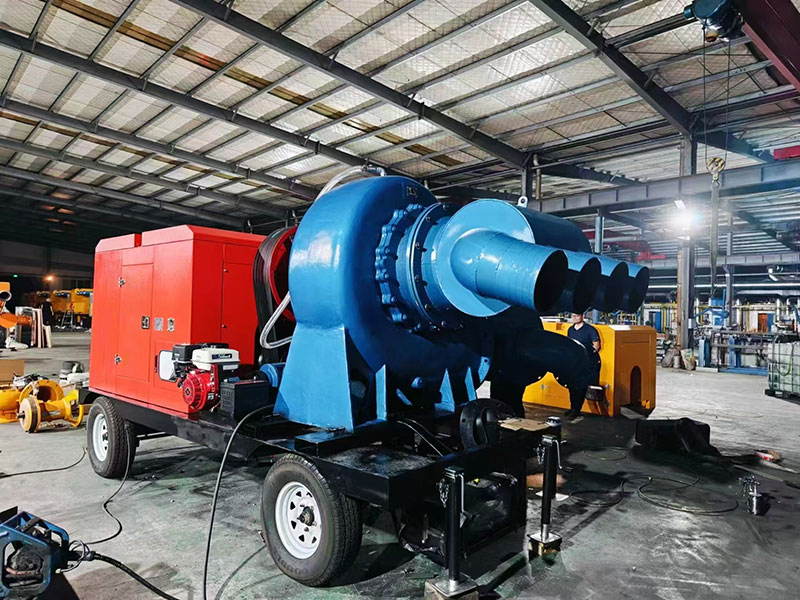

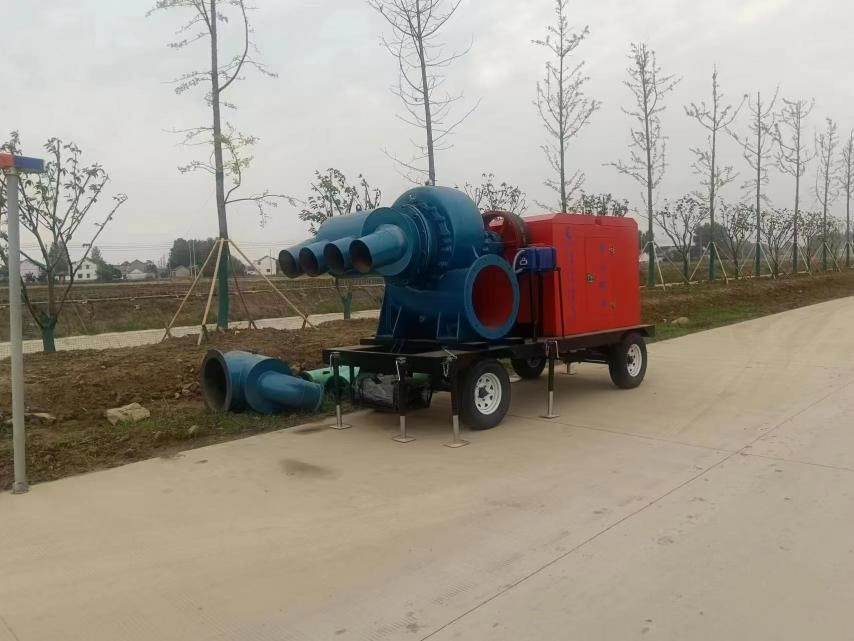

Camión bomba de agua móvil con motor diésel

El camión con bomba de agua móvil con motor diésel fabricado en China desarrollado por Kecheng está diseñado para usuarios con dispositivos móviles necesidades de bombeo o drenaje de emergencia. Adopta un diseño integrado, está equipado con un chasis de remolque personalizado, es altamente móvil y puede llegar rápidamente al sitio de operación. El equipo está equipado con un control de fluido especial Sistema, soporte de monitoreo de cabezal de flujo y protección sin agua, operación segura y conveniente. Su protección La estructura puede adaptarse a ambientes lluviosos o húmedos para garantizar un funcionamiento estable en condiciones adversas. Productos estrictamente Siga las normas técnicas nacionales pertinentes, componentes principales para proporcionar 2 años o 6000 horas de garantía. Ya sea rescate de inundaciones urbanas, desvío de agua para riego de tierras agrícolas o drenaje de agua en caso de desastre de emergencia. sitios de socorro, este producto puede realizar todas estas tareas. Es especialmente adecuado para trabajos al aire libre o temporales. Condiciones en las que falta un suministro eléctrico fijo. Como proveedor nacional, Kecheng se dedica a proporcionar equipos de potencia que realmente cumplan con los requisitos operativos reales.

Este equipo es un dispositivo integrado desarrollado en respuesta a la demanda de "transporte móvil de fluidos + respuesta de emergencia", que cubre tres rangos de potencia: 20-50 KW (pequeño), 50-100 KW (mediano) y 100-200 KW (grande) como sigue:

Escenarios de aplicación (Adaptación exclusiva para camiones bomba de agua móviles)

1. Escenarios municipales de control de inundaciones y drenaje de emergencia (50-200KW)

• Escenarios aplicables: Anegamiento urbano (drenaje de agua en vías y garajes subterráneos), tuberías municipales. dragado (limpieza de pozos de agua de lluvia y tuberías de alcantarillado), drenaje de pozos de cimentación profundos (deshidratación durante construcción)

• Valor fundamental: los modelos de tamaño mediano y grande están equipados con patas de soporte hidráulicas (tiempo de despliegue ≤5 minutos), asegurando que no haya desplazamiento durante la operación. El impulsor de la bomba de aguas residuales adopta un diseño que no se enreda y puede transportar aguas residuales que contengan impurezas con un tamaño de partícula no superior a 50 mm (como lodos y ramas). el el caudal es de 200-1000 m³/h (capaz de drenar 1.500 metros cuadrados/1 metro de acumulación de agua profunda en una hora), y la eficiencia de la respuesta de emergencia es tres veces mayor que la de las bombas de agua fijas.

2. Escenarios de riego agrícola y suministro de agua rural (20-100 KW)

• Escenarios aplicables: riego de cultivos (trigo, arroz, tierras de cultivo sin red eléctrica), huertos de montaña riego (árboles frutales, jardines de té, áreas con terreno complejo), suministro de agua de emergencia rural (extrayendo agua de ríos/embalses hasta las piscinas de almacenamiento de agua de los aldeanos)

• Valor fundamental: el ancho del remolque para vehículos pequeños y medianos es ≤2,2 metros y puede pasar caminos rurales. La altura de succión de la bomba autocebante es ≥8 metros (no es necesario extraer agua por adelantado) y la altura es de 10 a 60 metros (cubriendo múltiples campos en terrazas). La energía diésel puede durar de 8 a 15 horas (con el tanque lleno), y puede regar de 50 a 200 mu de tierras de cultivo en un solo día sin necesidad de reubicación y reabastecimiento de combustible frecuentes.

3. Escenarios de asistencia de emergencia en casos de desastre y bienestar público (segmento de potencia total)

• Escenarios aplicables: Drenaje después de inundaciones (bombeo y drenaje de pueblos y fábricas inundados), emergencia suministro de agua durante sequías (transportar agua desde áreas remotas hasta puntos de socorro en casos de desastre), incendios forestales auxiliares lucha (reposición de agua en escenas de incendios remotas)

• Valor fundamental: los modelos de vehículos grandes tienen una clasificación de impermeabilidad IP65 (pueden sumergirse temporalmente en agua a 0,5 m de profundidad). haciéndolos adecuados para entornos inundables. Se inicia rápidamente (≤30 segundos) y el personal de rescate puede operarlo. después de una hora de entrenamiento. Admite "conexión paralela de varios vehículos" (como dos modelos de 100 KW que funcionan en tándem duplicar el flujo), satisfaciendo las demandas de socorro en casos de desastre a gran escala.

4. Escenarios industriales temporales y mineros (100-200KW)

• Escenarios aplicables: drenaje temporal en fábricas (drenaje de agua durante el mantenimiento de equipos), subterráneo drenaje en minas (control de chorros de agua en minas de carbón y minas de metales, versión a prueba de explosiones), temporal Transporte en empresas químicas (transporte de líquidos residuales ácidos y alcalinos mediante bombas resistentes a la corrosión).

• Valor fundamental: el modelo a prueba de explosiones cumple con la norma Ex dⅡB T4 y es adecuado para materiales inflamables y ambientes explosivos en minas; Las partes de flujo de la bomba resistente a la corrosión están hechas de acero inoxidable 304. Acero/fluoroplástico, con un rango de resistencia a ácidos y álcalis de pH 2 a 12. Puede funcionar de forma continua durante 24 horas (con un tiempo de funcionamiento anual de ≥ 5.000 horas), satisfaciendo las demandas de carga pesada de la industria.

5. Escenarios de transporte e infraestructura (50-150KW)

• Escenarios aplicables: Suministro de agua de emergencia en áreas de servicio de carreteras (agua para pilas de carga y baños), mantenimiento de puentes que cruzan el mar (drenaje en los tableros de los puentes y suministro de agua anticorrosión para los pilares de los puentes), Drenaje temporal en túneles ferroviarios (drenaje de agua durante la construcción).

• Valor fundamental: El remolque está equipado con un sistema de frenos ABS (velocidad de conducción ≤60 km/h, seguro para traslados en carretera). El modelo de tamaño mediano está equipado con un soporte para tuberías de agua plegable (capaz de almacenar 50 metros de agua de alta presión). tuberías de agua), y el tiempo de implementación no supera los 15 minutos. Puede adaptarse a entornos de infraestructura hostiles. como altas temperaturas y alta humedad, y no hay necesidad de preocuparse por el tiempo de inactividad durante todo el año.

Ventajas del producto (competitividad central de los camiones con bombas de agua móviles)

Parámetros técnicos (rango de potencia total de 20-200 KW)

Características técnicas (Diseño exclusivo para camiones bomba de agua móviles)

1. Tecnología de chasis de remolque personalizada

• Segmento pequeño (20-50KW): Adopta un chasis ligero de acero Q235 (5 mm de espesor), con un peso no superior a 2000 kg. Adecuado para remolque de camioneta/camioneta ligera. El gancho de tracción es una cabeza esférica estándar de 50 mm que se puede retirar rápidamente. conectado. Sin diseño de frenado (para escenarios rurales de baja velocidad), radio de giro ≤5 metros, adecuado para carreteras estrechas.

• Segmento medio (50-100 KW): actualizado a un chasis reforzado (8 mm de espesor), equipado con 4 juegos de hidráulicos. patas de apoyo (capacidad de carga de una sola pierna ≥2000 kg), expansión/retracción con un solo botón (tiempo ≤5 minutos), sin desplazamiento durante la operación; Equipado con freno de mano, se puede fijar en escenas en pendiente.

• Segmento grande (100-200 KW): Chasis resistente (12 mm de espesor), equipado con sistema de frenos antibloqueo ABS (conducción velocidad ≤60 km/h, seguridad a alta velocidad); La parte delantera del vehículo está equipada con luces de advertencia (intermitentes y de giro), asegurando una alta visibilidad durante operaciones nocturnas o con niebla. 6 juegos de patas de soporte hidráulicas (carga de una sola pierna capacidad ≥5000kg), adecuado para terreno irregular (pendiente ≤10°).

2. Diseño de bombas de fluidos especializadas.

• Bomba autocebante (20-100KW): Adopta la estructura de "impulsor de doble hélice + cámara de separación aire-agua", con un tiempo de autocebado de ≤60 segundos y una altura de succión de ≥8-12 metros. No se requiere cebado manual de agua. el La entrada de agua está equipada con una pantalla de filtro de acero inoxidable (con un diámetro de ≤10 mm) para evitar partículas grandes. de impurezas entren al cuerpo de la bomba.

• Bomba de aguas residuales (50-200 KW): Diseño de impulsor abierto (sin enredos), capaz de pasar aguas residuales que contienen fibras y lodos (tamaño de partículas de impureza ≤50 mm); El cuerpo de la bomba está hecho de hierro fundido resistente al desgaste (dureza HB200) y su La vida útil es un 50% más larga que la de las bombas normales. El sello mecánico está hecho de carburo de silicio, que es a prueba de fugas y adecuado para funcionamiento a largo plazo.

• Bomba resistente a la corrosión (100-200 KW): Los componentes de flujo (impulsor, carcasa de la bomba) están hechos de 304 Acero inoxidable (para corrosión común) o fluoroplástico (para corrosión fuerte), con resistencia a ácidos y álcalis. rango de pH 2-12. Las piezas de sellado están hechas de caucho fluorado y son adecuadas para el transporte de productos químicos. líquido residual.

3. Sistema de control inteligente (edición exclusiva de bomba KCPLC-04)

• Funciones principales:

① Monitoreo de parámetros de fluido: visualización en tiempo real del caudal (medidor de flujo de turbina) y altura (sensor de presión), y alarma cuando se excede el rango (como un caudal bajo que indica un bloqueo de la pantalla del filtro).

② Protección de seguridad: cuando funciona sin agua (detectado por el sensor de nivel de líquido), la máquina Se apaga automáticamente en 3 segundos (para proteger el sello mecánico). Cuando el motor tiene nivel alto de agua Temperatura y baja presión de aceite, reducirá automáticamente la carga y se apagará.

③ Adaptación móvil: los modelos de tamaño mediano y grande admiten monitoreo remoto a través de una aplicación móvil (conexión de red 4G), permitiendo la ubicación (posicionamiento GPS) y la visualización del estado operativo, lo que lo hace adecuado para varios vehículos despacho.

④ Varillaje para varios vehículos: los modelos grandes admiten el control paralelo de 8 vehículos, con una desviación de equilibrio de carga de no más del 5%, satisfaciendo la demanda de drenaje a gran escala.

4. Optimización de la adaptación del entorno total

• Diseño de protección: La sección pequeña es IP54 (a prueba de salpicaduras de lluvia y polvo) y la sección mediana/grande es IP65 opcional (inmersión de corta duración en una profundidad de agua de 0,5 m). La superficie de la carrocería del vehículo sufre un triple Proceso antioxidante de "lavado ácido y fosfatado + galvanizado + recubrimiento en polvo" (prueba de resistencia a la niebla salina ≥500 horas), por lo que es adecuado para ambientes húmedos y costeros.

• Arranque a baja temperatura: en ambientes por debajo de -25 ℃, un "precalentador de aceite + precalentador de refrigerante + combustible" opcional "Calentador" (sistema de tres precalentamientos). La tasa de éxito de la puesta en marcha es ≥99% y puede funcionar normalmente en los inviernos del norte.

• Implementación rápida: la interfaz de la tubería de agua adopta acoplamientos rápidos (DN50-DN200) y la conexión de la tubería de agua puede completarse en 10 minutos. Los modelos de tamaño mediano y grande están equipados con soportes plegables para tuberías de agua (capaces de almacenar entre 50 y 100 metros de tuberías de agua de alta presión), eliminando la necesidad de herramientas de manipulación adicionales.

Selección de potencia (coincidencia precisa para escenarios móviles)

1.Base de selección principal

2.Recomendación de energía para escenarios típicos

Método de uso (Operación exclusiva para camiones con bomba de agua móvil)

1. Inspección previa al arranque (centrándose en los componentes móviles y fluidos)

2. Operación de inicio (proceso de distribución de energía)

(1) 20-50 KW (pequeño)

1. Fijación del remolque: Estacione el vehículo en un terreno llano. No se necesitan patas de apoyo (las pequeñas no). Tire del freno de mano firmemente.

2. Conexión de tubería: Conecte la entrada de agua a la tubería de succión (ubicada en la fuente de agua, con una profundidad de ≥1 medidor), y conecte la salida de agua a la tubería de drenaje.

3. Puesta en marcha y funcionamiento: Abrir la válvula de combustible → Modo "manual" del controlador → Precalentar durante 30 segundos (baja temperatura) → Arranque el motor → Observe la velocidad de rotación (1500 r/min) → Después de que la bomba autocebante comience a descargar agua (aproximadamente 1 minuto), ajuste la velocidad de rotación hasta que el caudal cumpla con el estándar.

(2) 100-200 KW (grande)

1. Fijación del remolque: Después de que el vehículo se detenga por completo, extienda las patas de soporte hidráulicas (operadas con un botón en el controlador), bloquea el vehículo cuando está nivelado y activa el sistema de frenos ABS.

2. Conexión de la tubería: unión rápida de la tubería de succión/drenaje, verifique el sello (sin fugas);

3. Arranque y funcionamiento: modo "manual/automático" del controlador → arranque de aire (presione la válvula de arranque) → verifique el aceite presión después de que arranca el motor (≥0.3MPa) → encienda la bomba de agua → carga graduada (20%→50%→100%), y ajuste la fluye al valor de demanda a través del controlador.

3. Monitoreo de operación y apagado.

• Monitoreo en tiempo real: registre el caudal, la altura, la temperatura del agua del motor (≤95 ℃) y la presión del aceite (≥0,2 MPa) cada 30 minutos; para modelos de vehículos grandes, la ubicación y el estado de varios vehículos se pueden verificar a través de la aplicación para evitar desconexión de tuberías y escasez de agua.

• Manejo de excepciones:

① Caída de flujo: deténgase para limpiar el filtro de agua (obstrucción de impurezas), verifique si la tubería de succión tiene fugas (bomba autocebante);

② Sonido anormal de la bomba de agua: pare y revise el impulsor (si hay un cuerpo extraño atascado), el cojinete (desgaste necesita ser reemplazado);

③ Cambio de remolque: los modelos grandes se detienen inmediatamente, reajustan las patas de soporte para asegurar el nivel;

• Proceso de apagado:

① Descarga: reduzca la velocidad al ralentí, apague la bomba de agua → cierre la válvula de entrada/salida;

② Parar: presione el botón "parar" del controlador → cierre la válvula de combustible;

③ Finalizar: retirar la pata de soporte (mediana/grande), lavar la tubería de agua, limpiar las impurezas del filtro y registrar el datos de operación.

Seguridad y Protección (Especificaciones Exclusivas para Camiones Bomba de Agua Móviles)

1. Seguridad en la conducción (Núcleo del proceso de circulación)

• Requisitos de tracción:

① Los modelos de vehículos pequeños deben ser remolcados por camionetas de ≥1,5 toneladas, y los medianos/grandes deben ser remolcados por camiones de ≥5 toneladas. Las cuerdas/varillas de remolque deben cumplir con la norma GB/T 25980.

② Antes de conducir, verifique la conexión del gancho de remolque (bloqueado en su lugar), la presión de los neumáticos (≥0,8 MPa) y el sistema de frenado. (los grandes con autocontrol ABS).

③ En caminos rurales, la velocidad no debe ser superior a 30 km/h; En las autopistas, no debe superar los 60 km/h. cuando Al girar, reduzca la velocidad (no más de 20 km/h) para evitar vuelcos.

• Seguridad en el sitio

①Cuando trabaje, coloque señales de advertencia (señales triangulares, luces de advertencia) y prohíba al personal que no esté operando ingresando en un radio de 5 metros.

Cuando la tubería de succión se coloca en la fuente de agua, alguien debe supervisarla para ②evitar que caiga el agua. La salida de la tubería de drenaje debe mantenerse alejada de las personas para evitar lesiones por alta presión. pulverización de agua.

2. Seguridad Operacional (Riesgos Fluidos y Mecánicos)

• Requisitos de personal:

① Los operadores deben estar en posesión del "Permiso de conducción de vehículos a motor" (C1 o superior, para remolcar vehículos pequeños) o B2 (para remolcar vehículos pequeños). vehículos grandes) y aprobar la formación especializada proporcionada por Kecheng.

②Cuando trabaje, use zapatos antideslizantes y guantes impermeables. Cuando esté en contacto con líquidos corrosivos, use ácido y Guantes resistentes a los álcalis para evitar quemaduras por el medio.

• Contraindicaciones de funcionamiento:

① No opere la bomba de agua sin agua (incluso un período corto de tiempo dañará el sello mecánico).

② No arranque vehículos grandes cuando las patas de apoyo no estén completamente extendidas (la carrocería del vehículo es inestable y propensa a al desplazamiento).

③ Está prohibido transportar medios que excedan la capacidad de la bomba de agua (por ejemplo, si una bomba normal transporta ácidos fuertes, se debe utilizar una bomba resistente a la corrosión).

• Respuesta de emergencia:

① Tubería de agua rota: Detenga la máquina inmediatamente, cierre la válvula y reemplace la tubería de agua.

② Incendio del motor: utilice extintores de polvo seco para apagar el fuego (está prohibido el agua) y evacue a las personas.

③ Fallo de fuga: desconecte la fuente de alimentación, use equipo aislante para verificar el cableado y no toque Componentes eléctricos sin protección.

3. Mantener la seguridad (centrarse en las piezas móviles)

• Preparativos antes del mantenimiento:

① Desconecte la fuente de alimentación del motor, cierre la válvula de combustible y cuelgue un cartel de advertencia que diga "En mantenimiento, No empieces".

②Para vehículos grandes, las patas de apoyo deben estar retraídas, el vehículo debe estacionarse en un terreno plano y el Los frenos deben apretarse.

③ Limpie el medio residual en la bomba de agua (para bombas de aguas residuales, enjuague con agua limpia; para bombas corrosivas, limpie con solución neutralizante).

• Mantenimiento clave:

① Sistema de remolque: compruebe el desgaste de los neumáticos (profundidad de la banda de rodadura ≥1,6 mm) y el nivel de aceite de las patas de soporte hidráulicas (hasta la marca) semanalmente. Lubrique el gancho de tracción (agregue grasa) y verifique el espesor de las pastillas de freno (≥3 mm) cada cuarto.

② Sistema de bomba de agua: Limpie la rejilla del filtro mensualmente, verifique el sello mecánico (sin fugas) cada 3 meses, y reemplace la grasa para cojinetes (grasa a base de litio 3#) cada 6 meses.

③ Sistema del motor: Cambie el aceite del motor (15W-40), el filtro de aceite y el filtro de aire con regularidad. Utilice estrictamente piezas originales. de Kecheng para evitar perder la garantía.

Tabla de ciclos de mantenimiento y servicio (Exclusivo para camiones móviles con bomba de agua)
